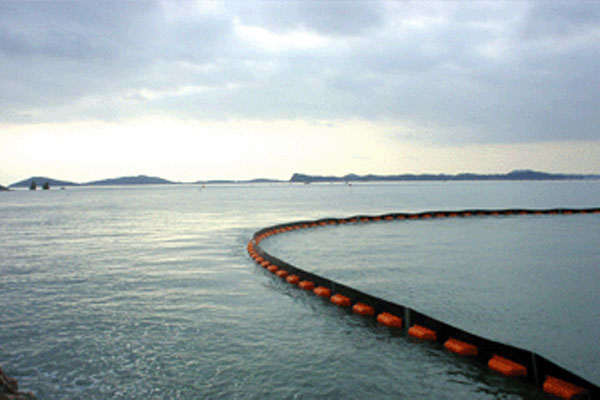

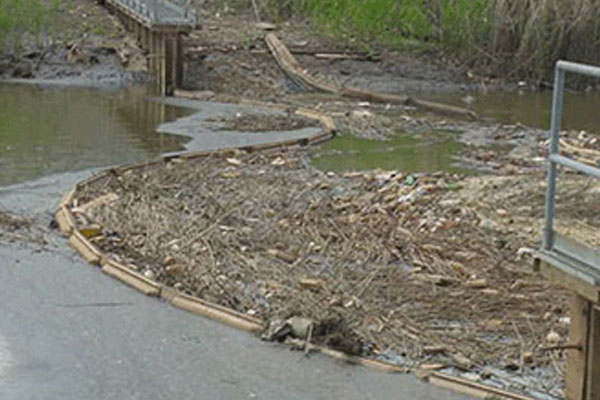

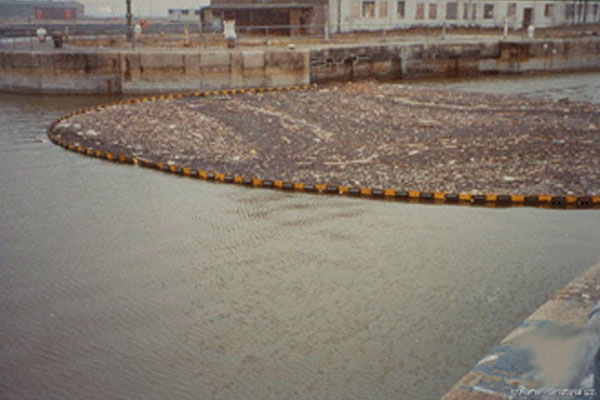

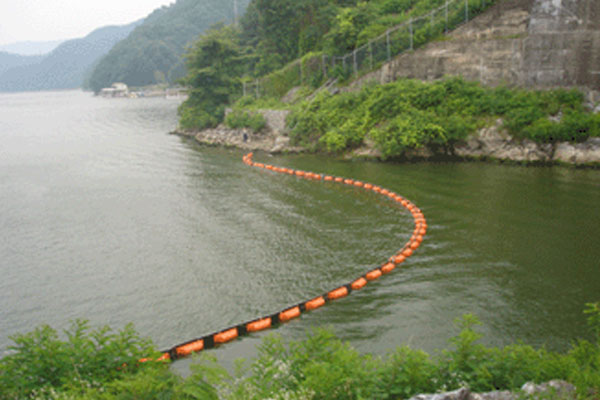

부유물질 차단막이라 함은 강우시 상류부에서 발생하여, 떠내려 오는 부유물, 쓰레기 등이 댐의 취수구 또는 정수장 취수구 등에 유입되거나, 혹은 유입되는 부유물의 확산 방지를 위하여 종래의 오탁방지막(Silt Protector)의 인장 한계 및 과도한 부유물의 유입으로 인한 오탁방지막 파손을 보완하고 정수 시설의 보호와 취수시 이물질의 유입 방지를 차단할 목적으로 설계되었다.
| 부력부 | 차단막의 수면위 유지를 위한 부문 |
|---|---|
| 차단부 | 부유물쓰레기의 확산 방지를 위한 고강도를 유지하는 Chloroprene Rubber (C/R), 일명 Neo-Prene Rubber와 상단, 중간, 하단에 유입된 부유물 쓰레기의 중량 및 차단부와 스커트부의 파손 방지를 위하여 최대장력 50ton이상의 STS WIRE ROPE로 구성되어 있다. |
| 접속부 (CONNECTOR) |
각각의 SET를 연결하는 접속으로 차단부나 부력부 재질을 순응할 수 있는 강도의 커넥터를 사용하여야 하며 형태는 "Z" Type이고, 재질은 알루미늄 혹은 Stainless Steel의 소재이다. |
| 스커트부 (SKIRT) |
상부 쓰레기의 유입 과다로 인하여 수면 아래로 빠져나가는 부유물 및 쓰레기의 유출 방지 를 위한 그물망 구조이며 재질은 Poly Ethylene 혹은 Nylon이며, Nylon은 성분 구조상 물의 흡수를 유발하므로 PE 재질 Rope로 짜여진 그물망을 사용하는 것이 좋다. |
| 고정부 (ANCHORING) |
각부의 조립된 완성품의 수면위 고정을 위한 Anchor를 사용하며 CON'C BLOCK의 크기는 설치되는 현장 여건에 맞춰 크기가 결정되어야 하고 닻가지형 Anchor는 CON'C BLOCK의 무게 하중에서 닻가지형 Anchor의 지지력을 계산하여 선정되어야 한다. 이외의 부속자재는 일반 오탁방지막 설계시 사용되는 부분을 적용한다. |
